Machen Sie sich ein Bild – Einführung in Visuelles Management

von Egor Sviridenko

Wer bei der Projektsteuerung auf Visualisierungen setzt, z.B. mit einem Kanban-Board, kann schwierige Sachverhalte leichter erfassen und Probleme deutlich schneller erkennen. Doch oft fehlen die Ideen, um eine passende Darstellungsform für eine bestimmte Aufgabenstellung zu finden. Egor Sviridenko beschreibt, was gute Visualisierungen ausmacht und hat wertvolle Tipps für eine aussagekräftige Darstellung parat.

Visuelle Methoden sind eine gute Möglichkeit, dem tendenziell immer komplexer werdenden Projektmanagement Herr zu werden. Denn werden schwierige Sachverhalte mithilfe einer bildlichen Darstellung sichtbar gemacht, lassen sich diese leichter erfassen und Probleme schneller erkennen. So helfen z.B. visuelle Methoden bei der Bewertung eines Projektportfolios und der damit verbundenen Entscheidungsfindung.

Doch obwohl dem Projektmanager mit Gantt-Charts, Projektstrukturplänen oder Kanban-Boards bereits einige wichtige Visualisierungsmittel zur Verfügung stehen, fehlen oft die Ideen und Mittel, um für eine bestimmte Aufgabenstellung die bestmögliche Visualisierung zu erreichen. Hierfür fehlt in der Regel Grundlagenwissen über den passgerechten Einsatz visueller Management-Methoden in der Praxis.

Abhilfe soll der vorliegende Beitrag schaffen. Er gibt eine Einführung in die Grundlagen, was gute Visualisierungen ausmacht und er zeigt, in welchen Situationen sich manche Visualisierungen gut und manche weniger gut eignen. Außerdem beschreibt der Artikel, wie sich bereits in Gebrauch befindliche Visualisierungen sinnvoll erweitern lassen.


Erleben Sie den Workshop "Projekte einfach visualisieren" von Christian Botta, Visual Braindump am 28. November 2016 in München.


Die unantastbare Visualisierung-Kiste

Unabhängig von der Branche oder dem Management-Framework (agil, klassisch, hybrid) gibt es Herausforderungen, die für alle Projektmanager bestehen, wie z.B. Planung, Ressourcen-, Budget- oder Risikomanagement. Für die Visualisierung dieser und vieler weiterer Themen stehen uns im Projektmanagement bereits einige Hilfsmittel zu Verfügung. Jeder Projektmanager hat eine Kiste visueller Werkzeuge zur Hand, Bild 1 listet einige davon auf.

Bild 1: Auswahl visueller Werkzeuge.

Meistens stellen wir diese visuellen Werkzeuge jedoch nicht in Frage – jeder, der in seiner Firma Kanban einsetzt, würde auch woanders mit einem Kanban-Board arbeiten und dazu evtl. noch mit einem Kummulativen Flussdiagramm (Cumulative Flow Diagram bzw. CFD) den Prozess überwachen. Ebenso sind viele Führungskräfte daran gewöhnt, ihre Planungsaktivitäten mit einem Gantt-Chart zu visualisieren. Warum auch nicht? Wir haben uns über diese visuellen Werkzeuge in cleveren Büchern informiert und uns angeschaut, wie andere sie benutzen.

Doch was ist, wenn wir all das einmal in Frage stellen und uns intensiver mit diesen Visualisierungen auseinandersetzen? Warum z.B. sparen uns manche Darstellungen erheblich Zeit und Geld, während andere offenbar nur hübsche Grafiken sind, ohne uns einen großen Mehrwert zu bieten? Wenn wir verstehen, was eine gute Visualisierung ausmacht, erlaubt dieses Wissen uns, dass wir unsere Daten beinahe wie durch Zauberei zu unseren Kollegen und Kunden sowie zu uns selbst sprechen lassen können.

Um richtig gute Visualisierungen zu erstellen, schauen wir uns also zunächst etwas Theorie an. Dazu betrachten wir zum einen das Prinzip der Visuellen Variablen und zum anderen das Prinzip der Datenorganisations-Muster (oder auch Schablonen genannt) – denn gute Visualisierungen setzen sich immer aus diesen beiden Elementen zusammen (Bild 2).

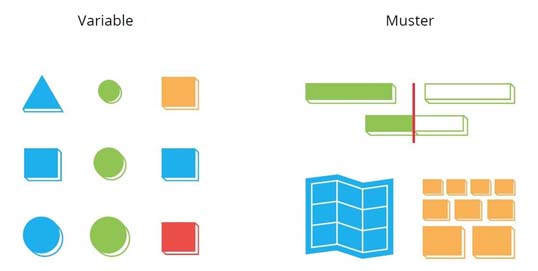

Bild 2: Variable und Muster bilden die Grundlage für gute Visualisierungen.

Daten-Visualisierung mit Visuellen Variablen

Es gibt zwei Arten von visuellen Variablen, über die wir Bescheid wissen sollten: planare und retinale Variable. Der französische Kartograph Jacques Bertin (1918-2010) entwickelte das Konzept dieser beiden Variablen.

Planare Variable

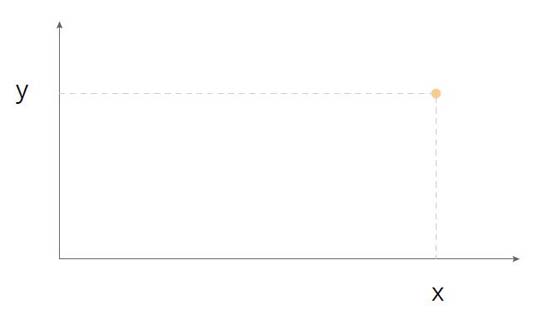

Wir alle kennen planare Variable – dabei handelt es sich um die Darstellung von zwei quantitativen Parametern eines Objekts in einer flacher Dimension (X- und Y-Achse, Bild 3).

Bild 3: Beispiel für den Einsatz planarer Variablen.

Dieses Kanban-Board zeigt uns Projekte, sortiert nach deren Priorität (Y-Achse), die durch die verschiedenen Phasen ihrer Ausführung wandern (X-Achse) (Bild 4). Es ist leicht sich hier auf die wichtigsten Projekte zu fokussieren, die gerade in Bearbeitung sind.

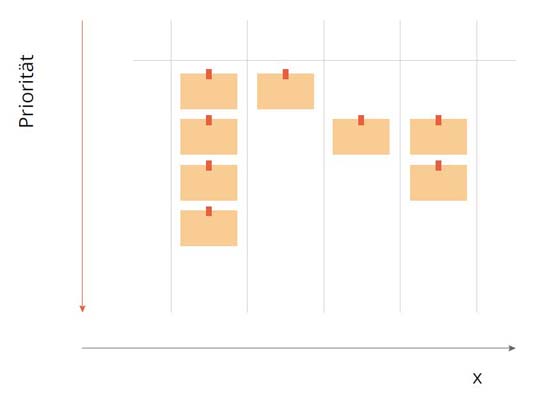

Bild 4: Kanban Board mit Post-Its, die Projekte darstellen.

Retinale Variable

Können wir mehr als zwei Parameter auf einmal visualisieren? Absolut! Jedoch benötigen wir dazu die sog. retinalen Variablen. Diese sind Richtung, Form, Größe, Farbe, Intensität und Textur.

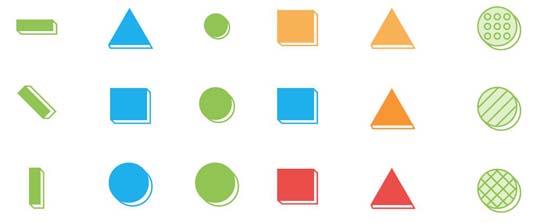

Bild 5: Die sechs wichtigsten retinalen Variablen.

Retinale Variable können wir mit einem sehr geringen Niveau an Aufmerksamkeit, also ohne größere mentale Anstrengung, sofort erkennen. Dabei funktionieren einige retinale Variable besser als andere und es ist gut zu wissen, wie wir sie am effizientesten einsetzen. Zum Beispiel sind Farben grundsätzlich leichter wahrzunehmen als Formen. Wie viele Pferde sehen Sie in Bild 6?

Bild 6: Wie viele Pferde sind in diesem Bild zu sehen? ("Pintos" von Bev Doolittle)
Bild vergrößern

Es dauert eine Weile, alle fünf Pferde auszumachen, da deren Form von unseren Augen nicht so leicht erfasst wird wie deren Farbe, die unglücklicherweise im Beispielbild mit den Farben des Hintergrunds verschmilzt.

Mehrere Parameter mit Variablen visualisieren

Um also schnell sehen zu können, wie viele dringende Arbeitspakete an einem Board hängen, ist es eine gute Idee, Farben anstelle von Formen zu verwenden, damit die Differenzierung sichtbar wird (vgl. Bild 7, rote Zettel).

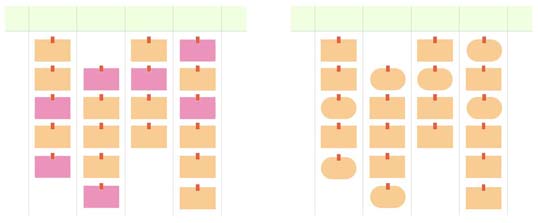

Bild 7: Farben (links) lassen sich schneller identifizieren als Formen (rechts).

Wie wäre es z.B., einen weiteren Parameter zu visualisieren? Beispielsweise möchten wir neben der wichtigen Arbeit, die wir für einen Kunden machen, auch Arbeit sehen, die wir für uns selbst erledigen – alles in einem Bild. Verwenden wir also für unsere eigenen Projekte kleinere Zettel.

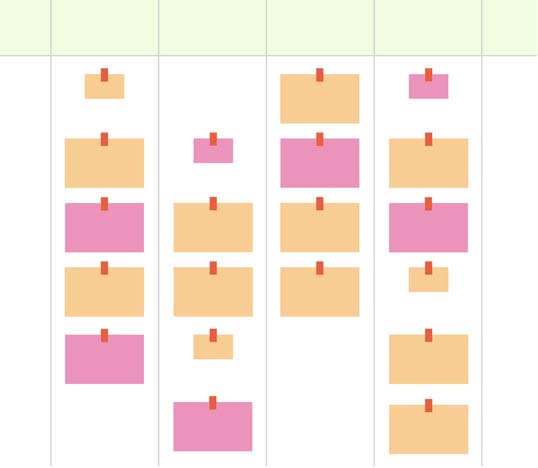

Bild 8: Der Einsatz einer weiteren retinalen Variablen erschwert das Erfassen der verschiedenen Informationen.

Wenn Sie Bild 8 betrachten, fällt Ihnen jedoch vielleicht auf, dass es nur durch das Hinzufügen einer zweiten retinalen Variable (im Beispiel die Größe durch die kleineren Zettel) viel mehr Zeit kostet, dieses Bild zu analysieren. Bertin glaubt, dass eine effiziente Visualisierung auf eine dreiteilige Visualisierung beschränkt ist: X-Achse, Y-Achse sowie nur eine retinale Variable.

In Bild 8 haben wir unsere internen Projekte mit kleineren Zetteln dargestellt. Laut Bertin wäre es jedoch besser, statt der Größe (als zweiter retinalen Variable) lieber ein neues Gruppierungsmuster zu verwenden. Also stellen wir die interne Arbeit und solche für externe Kunden als sog. Swimlanes dar (Bild 9).

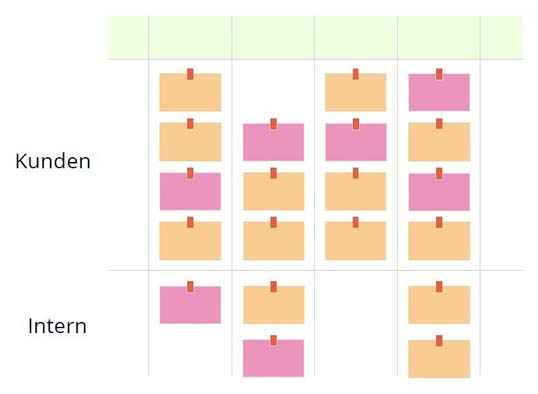

Bild 9: Projektart wird mittels horizontaler Gruppierung anstatt neuer retinalen Variable differenziert.

Nachdem wir nun die Eigenschaften der Visuellen Variablen beleuchtet haben, widmen wir uns nun dem anderen wichtigen Faktor für die Visualisierung, den Mustern für Datenorganisation.

Daten-Visualisierung mit Mustern

Mit visuellen Variablen können wir unterschiedliche Eigenschaften unserer Daten kodieren. Z.B. werden Status, Wichtigkeit und zeitliche Priorität unserer Projekte bzw. Arbeitspakete durch die Position der Projekt-Karten auf dem Board sowie deren Farbe klar. Je nachdem, welche Fragen wir mit unseren Daten beantworten möchten, helfen uns Muster weiter, mit denen wir unsere Daten nach einem bestimmten Schema platzieren und evtl. gruppieren können (Bild 9).

Für eine Visualisierung verwenden wir üblicherweise eines von vier Hauptmustern (Bild 10):

  • Karten – um Positionen zu visualisieren (Frage: WO?)
  • Netzwerke – um Zusammenhänge darzustellen (WAS, WOZU?)
  • Zeitachsen – um zu sehen, wann etwas passiert oder passierte (WANN?)
  • Kategorien – zur Visualisierung basierend auf verschiedenen Gruppen (WIE VIELE VON X,Y?)

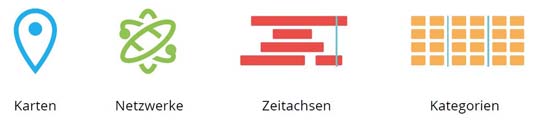

Bild 10: Die vier Hauptmuster zur Daten-Visualisierung.

Schauen wir uns diese etwas näher an, um herauszufinden, wie sie zur Beantwortung der typischsten Fragen im Projektmanagement genutzt werden können. Das Muster der Karten (Locations) werden wir allerdings in diesem Artikel überspringen und uns hauptsächlich auf die drei anderen Muster konzentrieren, da sie im Projektmanagement mehr Einsatz finden.

Kategorien

Bei manchen Entscheidungen ist es wichtig, unsere Arbeitspakete oder Projekte für einen besseren Überblick zu gruppieren. Dafür verwenden wir am besten als Muster die Kategorien.

Betrachten wir dies anhand eines Beispiels zur Release-Planung. Bei der Planung unserer nächsten Produkt-Releases gründen wir unsere Entscheidung beispielsweise auf folgenden Parametern:

  • Priorität (Was benötigen wir als erstes, was kann warten?)
  • Produktbereich (Welche Produktbereiche werden wir mit dem kommenden Release verstärken?)

Eine kategorische Daten-Organisation können wir verwenden, um den Fokus darauf zu setzen, was in den nächsten Release übernommen werden soll (Bild 11).

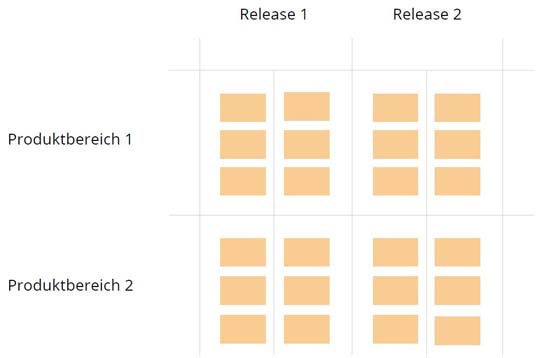

Bild 11: Release-Planung, aufgeteilt nach verschiedenen Kategorien.

Ein Kanban-Board mit Serviceklassen (d.h. Arbeitstypen, wie z.B. dringende Arbeit, Aufgaben mit einem Fixtermin, "normale" Aufgaben ohne festen Termin usw.) ist ein anderes klassisches Beispiel einer kategorischen Gruppierung der Daten. Hier sind die Kategorien:

  1. Status der Arbeit (z.B. In Progress) und
  2. Art der Arbeit (z.B. Kundenprojekte und interne Projekte) (Bild 9)

Netzwerke

Beim Planen der anstehenden Arbeiten sollen Situationen verhindert werden, in denen wir stecken bleiben. Schnell kann es z.B. geschehen, dass wir etwas zu einem Meilenstein geplant haben, was aber zunächst die Fertigstellung eines anderen Arbeitspakets benötigt, welches erst später eingeplant wurde. Um die Abhängigkeiten im Blick zu behalten, sind Netzpläne (z.B. Balkenplan), Strukturpläne (Projekt- bzw. Produktstrukturplan) und Portfoliodarstellungen bekannte visuelle Methoden, auf die der Projektmanager zurückgreifen kann.

Planen wir auf einem Level mit hohem Detailgrad, also z.B. mit vielen Teilprojekten und Arbeitspaketen, besteht das Risiko, den Blick für das große Ganze zu verlieren und Arbeiten bevorzugt zu planen, die zu unwichtigeren Teilbereichen gehören. Hier kann ein Dendrogramm (Bild 12) helfen, Relationen zu visualisieren. Diese Variation des Baumdiagramms erlaubt es dem (Projekt-)Management, schnell den Pfad zum nächst höheren Objekt zu verfolgen und das Gesamtbild nicht aus den Augen zu verlieren. Auch die Mindmap ist ein typisches Visualisierungsinstrument, um komplexe Strukturen mit "Many-to-many"-Abhängigkeiten darzustellen.

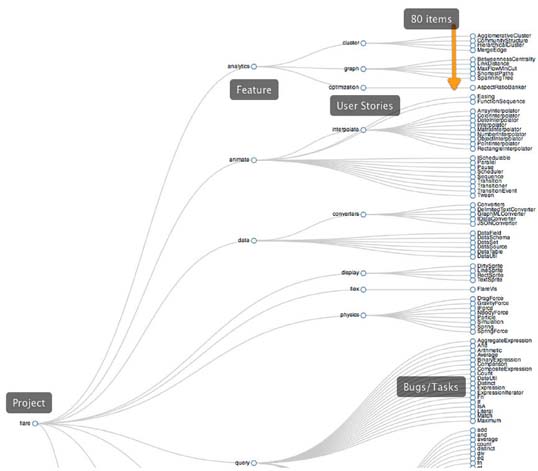

Bild 12: Ein Dendrogramm veranschaulicht hierarchische Strukturen.
Bild vergrößern

Zeitachsen

Wenn wir uns mit der Zeit beschäftigen und eine Wann-Frage beantworten wollen, sind Zeitachsen fast immer die beste Visualisierung unserer Daten.

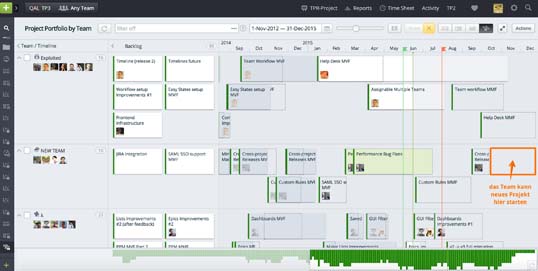

In Bild 13 sehen wir das Kanban-Board eines Senior-Projektmanagers. Dieser möchte mit dem Board u.a. auch die Frage klären können, wann wieder Teams für die Bearbeitung neuer Projekte zur Verfügung stehen.

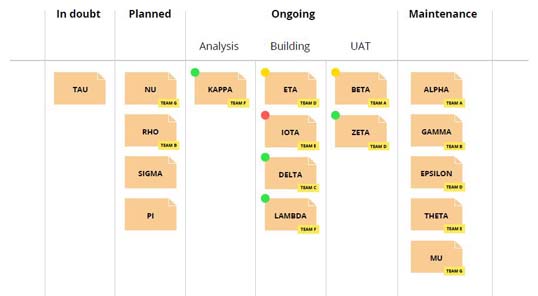

Bild 13: Die zeitliche Verfügbarkeit lässt sich an einem Kanban-Board schwer darstellen.

Hierfür eine kategorische Daten-Organisation zu verwenden, ist jedoch wenig hilfreich, da sich die zeitliche Dimension als Kategorie schwer darstellen lässt. Eine Zeitachse kann deutlich schneller Antworten liefern (Bild 14).

Bild 14: Verfügbarkeiten mit einer Zeitachse visualisieren.
Bild vergrößern

Kumulatives Flussdiagramm (CFD)

Der beste Weg, um den Arbeitsfluss in einem Kanban-System darzustellen und dabei die zeitliche Perspektive zu analysieren, ist die Verwendung des Kumulativen Flussdiagramms (CFD, Bild 15). Das CFD ist deshalb eine besonders gute Visualisierung, da es viele Informationen über den Zustand der Arbeit auf einem einzigen Zeitstrahl vereint. Auf diese Weise können wir schnell erkennen, ob wir einen "gesunden Arbeitsfluss" haben. Dementsprechend lässt sich vermeiden, dass wir mehr Arbeit auf uns nehmen, als wir gleichzeitig abschließen können und können damit auch die Durchlaufzeiten unserer Arbeitspakete so kurz wie möglich halten.

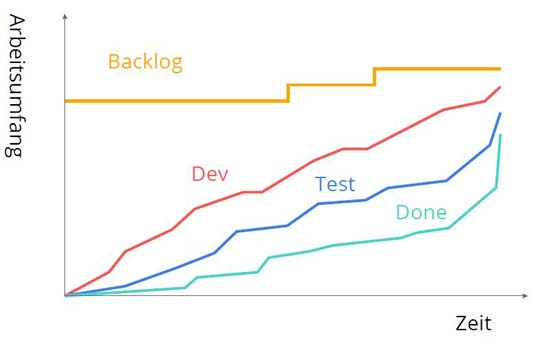

Bild 15: Mit dem Kumulativen Flussdiagramm lässt sich die Gesundheit des Arbeitsflusses am schnellsten analysieren.

Kombination Zeitstrahl / Kanban

In Bild 16 sehen wir eine Kombination von Zeitstrahl (X-Achse) mit Kanban-Board (Y-Achse), die uns die Geschichte eines Arbeitspakets erzählt. Der Lebensablauf eines Arbeitspakets verfolgen wir von links nach rechts, und können dabei viele Fragen visuell beantworten. Ein paar Beispiele:

  • Wer hat z.B. wie lange daran gearbeitet? – die zuständigen Mitarbeiter sind in jeder Arbeitsphase mit gelben Zetteln dargestellt.
  • In welchen Aufgaben wurde die Arbeit während der Entwicklung heruntergebrochen? – visualisiert durch die blauen Kärtchen unten auf der Zeitachse.
  • Wie viele und welche Probleme sind aufgetreten? – visualisiert durch die roten Kärtchen unten auf der Zeitachse.
  • Wann wurden sie erledigt? – mit dieser Ansicht sind u.a. Rückschlüsse auf eventuelle Flaschenhälse möglich.

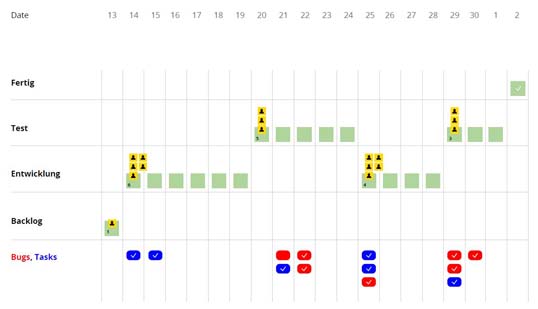

Bild 16: Kombination von Zeitstrahl (X-Achse) mit Kanban-Board (Y-Achse).
Bild vergrößern

Variable und Muster sinnvoll kombinieren

Im letzten Beispiel haben wir uns einen Zeitstrahl angesehen, der den Lebenszyklus eines Arbeitspakets darstellt, und wir haben Farben zur Kodierung von Problemen und To-Dos verwendet. Bleiben wir also kreativ und schauen wir, ob es uns gelingt, das Gesamtbild noch zu vervollständigen, indem wir verschiedene visuelle Mittel nutzen, die wir zuvor betrachtet haben. Eine gute Visualisierung ist eine, die verständlich eine höchst komplexe Nachricht vermittelt und aus der wir, desto länger wir sie betrachten, immer mehr Details lernen können.

Sparklines

In Bild 17 sehen wir eine weitere Kombination einer kategorischen Datenorganisation (hier ein Kanban-Board) mit einer Zeitachse. Jedoch ist unsere Zeitachse nun in einer komprimierten Art und Weise auf der Karte (dem Arbeitspaket) selbst dargestellt. Solch eine komprimierte Zeitachse wird "Sparkline" (ein von Edward Tufte eingeführter Begriff) genannt. Sparklines finden heutzutage üblicherweise Verwendung im Bereich der Börsenkurse.

Auf unserem Kanban-Board zeigen uns diese Sparklines die Geschichte der einzelnen Karten (ähnlich zum vorherigen Beispiel), sodass wir nicht nur wissen, dass unsere Karte in Bearbeitung ist, sondern wir auch schnell eine Idee davon bekommen, was zuvor mit diesem Arbeitspaket alles passiert ist.

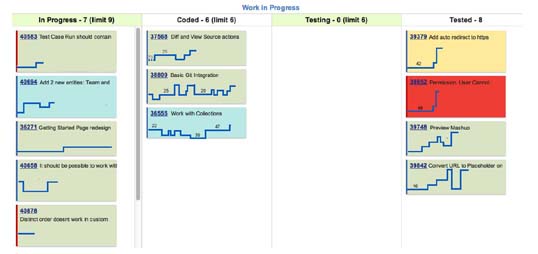

Bild 17: Weitere Kombinationsmöglichkeit von zeitlicher und kategorischer Datenorganisation.
Bild vergrößern

Eine Sparkline hier stellt den Pfad unseres Arbeitspakets durch seine Phasen auf einem Kanban-Board dar, und zwar in einer platzsparenden Art, so dass wir z.B. die Geschichte des Arbeitspakets über die letzten 16 Wochen auf einem kleinen Kärtchen sehen können. Mit dieser Visualisierung lässt sich sofort erkennen, ob sich der Fluss eines Arbeitspakets positiv und linear entwickelt hat oder ob es bei einem Arbeitspaket viel Hin und her zwischen den Phasen gab und dies auf eine problematische Entwicklung hindeuten könnte. Mit einer Zahl lässt sich dabei zusätzlich darstellen, wie lange (Anzahl Tage) die Arbeit in einer Phase geblieben ist.

Mit unterschiedlichen Farben haben wir in diesem Beispiel unterschiedliche Arbeitstypen kodiert: rot für eine dringende Aufgabe, blau für eine Aufgabe mit Fixtermin, und grün für alle anderen Aufgaben.

Mit dieser Darstellung lassen sich also z.B. die folgenden Fragen beantworten:

  • Wie viele Arbeitspakete haben wir heute in "Tested"?
  • Welches AP in unserem Backlog ist am wichtigsten (vertikale Ordnung)?
  • Gibt es Flaschenhälse in unserem Arbeitsfluss?
  • Welche Art von Arbeitspaketen haben wir (Arbeitstyp, z.B. Kundenprojekte, interne Projekte usw.)?
  • Welche Arbeitspakete hatten eine "gesunde" Entwicklung und welche brauchen unsere Aufmerksamkeit?

Portfoliobewertung anhand von Variablen

Beim Verwalten eines Portfolios verschiedenster Projekte müssen wir häufig, basierend auf einer Fülle von Informationen, eine Entscheidung darüber treffen, welches Projekt aufgenommen wird und welche Ressourcen es entsprechend zugewiesen bekommen soll. Diese Entscheidungsfindung kann sehr zeitaufwendig sein und basiert zu häufig auf Vermutungen und emotionalen Entwicklungen anstelle von aussagekräftigen Schlüssen.

Planare und retinale Variable, sowie die richtige Datenorganisations-Muster helfen uns dabei, bei Priorisierungsvorhaben die Parameter zu visualisieren, an denen wir interessiert sind. In Bild 18 sehen wir ein Beispiel einer solchen Visualisierung, dabei sind unsere Projekte wie folgt dargestellt:

  • vertikal gruppiert nach anvisiertem Erlös
  • horizontal gruppiert nach antizipierten Verzögerungskosten (Cost of Delay, High = sehr hohe Verzögerungskosten möglich)
  • farblich kodiert nach Kunden
  • nach Größe kodiert gemäß geschätztem Umfang zur Fertigstellung des Produkts

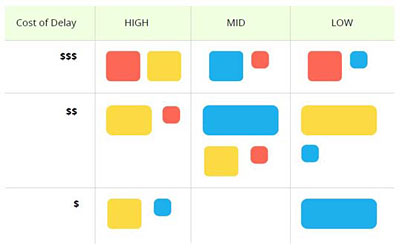

Bild 18: Darstellung eines Projektportfolios mit den Parametern Nutzen, Risiko, Volumen und Kunde.

Wenn wir dieses Bild genauer betrachten, können wir den Fokus schnell auf Projekte legen, die mit größeren Verzögerungskosten verbunden sind, einen größeren Erlös generieren und weniger Zeit für die Umsetzung benötigen. Dementsprechend ist das blaue Projekt in der oberen, rechten Zelle vermutlich eines, welches wir unbedingt angehen sollten.

Zusätzliche Parameter, wie z.B. unsere Kunden, helfen uns bei der Entscheidungsfindung. So können wir z.B. wählen zwischen einem neuen, schnell zu realisierenden Projekt für einen Kunden, den wir erst gerade glücklich gemacht haben oder einem Projekt mit geringerem Wert (für uns als Unternehmen) für einen anderen Kunden, der bereits lange warten musste.

Fazit

Visuelle Variable und Muster sind zwei einfache, jedoch mächtige Werkzeuge, die wir in unserem Arbeitsalltag anwenden können, wann immer wir aussagekräftige Visualisierungen für uns, unsere Kunden oder Kollegen benötigen. Allerdings sollten wir die Nutzung dieser Werkzeuge kritisch beleuchten, um das für uns bestmögliche Visualisierungs-Muster (Zeitachse, Netzwerk, Kategorie, Karte) zu finden.

Die verschiedenen Fragestellungen, denen wir alltäglich im Berufsleben begegnen, benötigen unterschiedliche Blickwinkel auf Informationen und wir als Produzenten und Konsumenten sollten uns dessen bewusst sein. Seien Sie deshalb wissbegierig, kreativ und aufmerksam. Nutzen Sie Grafiken nicht nur, weil jemand anders vor Ihnen diese verwendet hat, sondern fragen Sie sich, ob sie uns wirklich den gewünschten Einblick verschaffen.
