B vs C Test nach Shainin (Six Pack Test)

Der Better-versus-Current-Test (B vs C Test) oder Shainin's Six Pack Test erlaubt es, die gewonnenen Erkenntnisse aus vorangegangenen Verbesserungsmaßnahmen wie z.B. Komponenten-Tausch, Variablen-Test oder dem Versuchsplan nach Shainin auf deren Nachhaltigkeit statistisch zu bewerten. Der B vs C Test geht hierzu nach einem einfachen kombinatorischen Schema vor, sodass er mit einer minimalen Zahl von Versuchen die gewonnenen Erkenntnisse verifizieren kann. Diese Absicherung ist entscheidend, um die Qualität der Verbesserungsmaßnahmen zu bewerten und die Maßnahmen qualifiziert abzuschließen.

Methode B vs C Test nach Shainin (Six Pack Test)

B vs C Test nach Shainin (Six Pack Test)

Der Better-versus-Current-Test (B vs C Test) oder Shainin's Six Pack Test erlaubt es, die gewonnenen Erkenntnisse aus vorangegangenen Verbesserungsmaßnahmen wie z.B. Komponenten-Tausch, Variablen-Test oder dem Versuchsplan nach Shainin auf deren Nachhaltigkeit statistisch zu bewerten. Der B vs C Test geht hierzu nach einem einfachen kombinatorischen Schema vor, sodass er mit einer minimalen Zahl von Versuchen die gewonnenen Erkenntnisse verifizieren kann. Diese Absicherung ist entscheidend, um die Qualität der Verbesserungsmaßnahmen zu bewerten und die Maßnahmen qualifiziert abzuschließen.

Methode B vs C Test nach Shainin (Six Pack Test)

Einsatzmöglichkeiten

  • Absicherung der Ergebnisse systematischer Untersuchungen, in denen die wichtigsten Variablen oder Komponenten für ein Fehlverhalten oder schlechte Performance in Produkten oder Prozessen erkannt wurden.
  • Abschließende Qualifizierung / Verifikation von Optimierungsmaßnahmen hinsichtlich ihrer zielgerichteten Wirkung sowie Vervollständigung der Dokumentation zu den Verbesserungsmaßnahmen.
  • Allgemeine Überprüfung von Maßnahmen im Rahmen der kontinuierlichen Verbesserung inkl. Maßnahmen aus dem Bereich des Reklamationsmanagement

Die abschließende Überprüfung der Wirksamkeit von Optimierungsmaßnahmen ist ein entscheidender Schritt auf dem Pfad der kontinuierlichen Verbesserung. Zum einen hält sie die Erkenntnisse im Rahmen einer guten Dokumentation fest, zum anderen vermeidet sie wiederholte Optimierungszyklen zu gleichen Problemstellungen.

Shainin entwickelte seine Methoden in einer Zeit, in der noch nicht jeder Zugang zu Computern respektive Softwareunterstützung hatte. Er gestaltete seine Methoden deshalb sehr einfach in ihrer Anwendung und stellte dazu oftmals einfache Formblätter zur Bearbeitung bereit. Dies ermöglicht es, dass z.B. auch Personen ohne umfangreiche Statistikkenntnisse diese zielführend einsetzen können.

Je nach Umfang, Größe und Komplexität des zu untersuchenden Produkts oder Prozesses kann die Methode von einzelnen Personen oder im Team angewandt werden.

Ergebnisse
  • Statistische Bewertung, wie belastbar die Ergebnisse der vorangegangenen Untersuchungen sind
  • Dokumentation der Ergebnisse als Grundlage für Entscheidungshilfen
  • Ein mögliches Ergebnis kann sein, dass die durchgeführte Optimierung zufällig und nicht nachhaltig war. Dies ist zwar ärgerlich, verhindert jedoch weitere "Verschlimmbesserungen" in den aktuellen Prozessen oder Produkten. Gleichzeitig weißt es darauf hin, dass weitere Faktoren oder Variablen einen Einfluss haben, die nicht erkannt oder berücksichtigt wurden.
Vorteile
Klare, planbare und einfache Vorgehensweise, um die Belastbarkeit der Ergebnisse aus vorangegangenen Untersuchungen abzusichern
Durch die kategoriale Betrachtung B vs C ermöglichte Shainin mit seinem Test eine parameterfreie und vergleichende Beurteilung, die keine Normalverteilung der Merkmalskriterien voraussetzt. Dies ermöglicht auch eine Betrachtung nach Rangfolge von kombinierten Untersuchungsgegenständen.
Es genügen sehr kleine Stichproben für die statistische Bewertung der Optimierungsmaßnahmen.
Einfache und gut nachvollziehbare Dokumentation der Nachhaltigkeit von Maßnahmen
Dauer, Kosten, Budget und die erforderliche Einbindung der Mitarbeiter:innen lassen sich gut abschätzen und sind deutlich niedriger als bei umfassenden statistischen Untersuchungen.
Das schrittweise Vorgehen der Shainin-Methodik ermöglicht es, beständig das Expertenwissen für Optimierungen auszubauen, zu reflektieren und zu dokumentieren.
Grenzen, Risiken, Nachteile
Je nach Detailierungslevel der vorangegangenen Untersuchungen werden mit dem B vs C Test Baugruppen, Komponenten, Variablen oder Einstellungen final auf Ihre Wirkung überprüft. Weitere Korrelationen mit Umgebungsbedingungen oder nicht berücksichtigten Merkmalen lassen sich nie komplett ausschließen und erfordern deshalb stets eine offene, hinterfragende Geisteshaltung.
Für die Durchführung des Tests ist es nicht von Bedeutung ob die untersuchten Merkmale kategoriale oder quantitative Merkmale sind. Es ist jedoch stets sehr schwierig für die Interpretation und weiteren Optimierungsmaßnahmen, wenn das Resultat der Untersuchungen sich nur in zwei (z.B.: gut / schlecht) bis wenigen Ausprägungen (z.B.: sehr gut, gut, OK, schlecht) ausdrücken lässt.
Voraussetzungen
  • Die Vielzahl der als Faktoren in Frage kommenden Baugruppen, Komponenten, Variablen und Stellgrößen wurden bereits mit den geeigneten Methoden (siehe "Durchführung") auf die dominanten signifikanten Einflussgrößen reduziert. Shainin bezeichnete diese als "Red X".
  • In Kenntnis der Red X wurden Maßnahmen zur Verbesserung von Produkten und Prozessen durchgeführt, deren Wirksamkeit mit dem B vs C Tests überprüft werden soll.
  • Die Variablen oder Faktoren müssen für den B vs C Test entsprechend verändert werden können, z.B. Veränderung von Bestandteilen der Formulierung eines Stoffes oder Einstellwerte eines bestimmten Faktors in einer Steuerung.
  • Variablen, die untersucht werden sollen, müssen auf zwei Levels (B, C) variierbar sein. Diese können auch kategorische Zustände sein wie z.B. Gutteil / Schlechtteil "mit" und "ohne" Modifikation, Rohstoff "A" oder "B" oder Teil von Maschine/Zulieferer "X" oder "Y".
Qualifizierung

Für die Anwendung der Methode sind grundsätzlich keine besonderen Kenntnisse erforderlich, da Shainin seine Methodiken so einfach wie möglich hielt. Insbesondere die stark schematische Versuchsdurchführung und Bewertung der Ergebnisse erlauben es, die Methode auch Mitarbeitenden z.B. aus der Produktion an die Hand zu geben.

Die Anwendung der Methode erfordert in den allermeisten Fällen jedoch Detailwissen über die Zusammenhänge im Produkt (z.B. Abmaße, Zusammensetzung, Herstellung) oder den Einstellungen innerhalb von Baugruppen (z.B. Funktionen, Einstellmöglichkeiten, Rahmenbedingungen). Zudem sind natürlich sicherheitstechnische Aspekte bei der bewussten Manipulation an Geräten und Produkten zu klären, auch wenn es sich hierbei nur um Tests handelt, die unter kontrollierten Bedingungen durchgeführt werden.

Benötigte Informationen
  • Für die Kombination der einzelnen Komponenten muss deren Wirkung auf die Zielgröße bekannt sein. Diese Information wurde z.B. durch eine vorgeschaltete Optimierungsmethode ermittelt. Jedes Merkmal liegt somit für die Untersuchung in den zwei Ausprägungen "B: Verbessert" und "C: Aktuell" vor. Diese charakterisieren die Wirkung der Komponenten auf die Zielgröße.
  • Konzept für die Dokumentation der Versuche und Ergebnisse inkl. Konzept zur Erfassung der Ausprägung des zu betrachtenden Qualitätsmerkmals (Evtl. Qualifizierte Messmethoden und Kalibrierte Prüfmittel)
  • Detailinformationen über die Zusammenhänge im Produkt (Abmaße, Zusammensetzung, Herstellung) oder den Einstellungen innerhalb von Baugruppen (Funktionen, Einstellmöglichkeiten, Rahmenbedingungen)
  • Fachliches Wissen zum Produkt, z.B.: Welche Faktoren und Variablen lassen sich verändern? Wie genau lassen sich diese verändern oder modifizieren?
  • Sicherheitsvorschriften für Betrieb und Umbau des analysierten Objekts
  • Informationen zu Kosten/Nutzen-Betrachtung, die es rechtfertigen, diese Untersuchungen durchzuführen
  • Gegebenenfalls Hintergründe zu Reklamationen, Entwicklungsunterlagen oder vorangegangenen Problemlösungsansätzen
Benötigte Hilfsmittel

Abhängig davon, welche Art von Produkt oder Prozess untersucht werden soll, sind entsprechende Werkzeuge zur Einstellung der Variablen oder Faktoren erforderlich. Hierbei können die Werkzeuge sehr unterschiedlich ausfallen, je nachdem ob es sich um Variablen in einer Software, um Hard-ware wie z.B. die Presspassung eines Lagers oder einen Produktionsprozess wie z.B. die Integration von Zellen eines Akkus für ein Elektrofahrzeug handelt.

Oftmals ist es im Nachhinein sehr schwierig zu erkennen, welche Modifikationen an den Einstell-möglichkeiten durchgeführt worden sind. Aus diesem Grunde ist es dringend erforderlich, ein schlüssiges Konzept für die Dokumentation der Versuche und Ergebnisse vorab zu definieren. Hier-für sind die erforderlichen Hilfsmittel (z.B. für fotografische Dokumentation) bereitzustellen.

Herkunft

Dorian Shainin (1914-2000) entwickelte mehr als 20 Methoden für den Bereich Produktzuverlässigkeit und Qualitätstechnik, die unter dem Oberbegriff "Shainin System" zusammengefasst werden. Sein Ziel war es, dadurch beständig die Verbesserung von Qualität und Zuverlässigkeit zu steigern und zu sichern (Klein, Bernhard: Versuchsplanung – DoE. Einführung in die Taguchi/Shainin-Methode, 2014; Steiner, Stefan H.; MacKay, R. Jock and Ramberg, John S.: An Overview of the Shainin System™ for Quality Improvement, https://uwaterloo.ca/business-and-industrial-statistics-research-group/sites/ca.business-and-industrial-statistics-research-group/files/uploads/files/rr-06-03.pdf )

Shainin wollte Methoden zur Problemformulierung und Optimierung einem möglichst breiten Anwenderkreis zur Verfügung stellen, indem er seine Methoden einfach und praktikabel machte. Computer standen auf dem Höhepunkt seiner Schaffenszeit noch nicht zur Verfügung, weshalb viele seiner Methoden losgelöst von Software durchgeführt werden können. Dennoch sind seine Werkzeuge auch heute noch hilfreich und sehr zielführend, weswegen viele seiner Methoden in vielfältigen Software-Anwendungen integriert sind.

Durchführung: Schritt für Schritt

Sipoc WebinarWebsession
Sand im Prozessgetriebe? Mit SIPOC finden Sie heraus, wo es hakt!

Genial einfach und verblüffend wirkungsvoll: Mit der SIPOC-Analyse erhalten Sie ein Universalwerkzeug zur Fehlersuche in Prozessen.

➜ Weitere Informationen & Anmeldung



Dem B vs C Test nach Shainin gehen in der Regel Untersuchungen voraus, um die Vielzahl von möglichen Baugruppen, Komponenten, Variablen und Stellgrößen einzuengen. Wertvolle Werkzeuge sind hierbei Komponententausch, Variablenvergleich nach Shainin oder der Versuchsplanung nach Shainin. Nicht selten werden die Shainin-Techniken um weitere Methoden der Problem-Formulierung ergänzt wie z.B. SIPOC, Ishikawa-Diagramm, Mind Mapping oder 5W-Fragetechnik. Bild 1 gibt einen Überblick, wie diese Untersuchungen zusammenwirken.

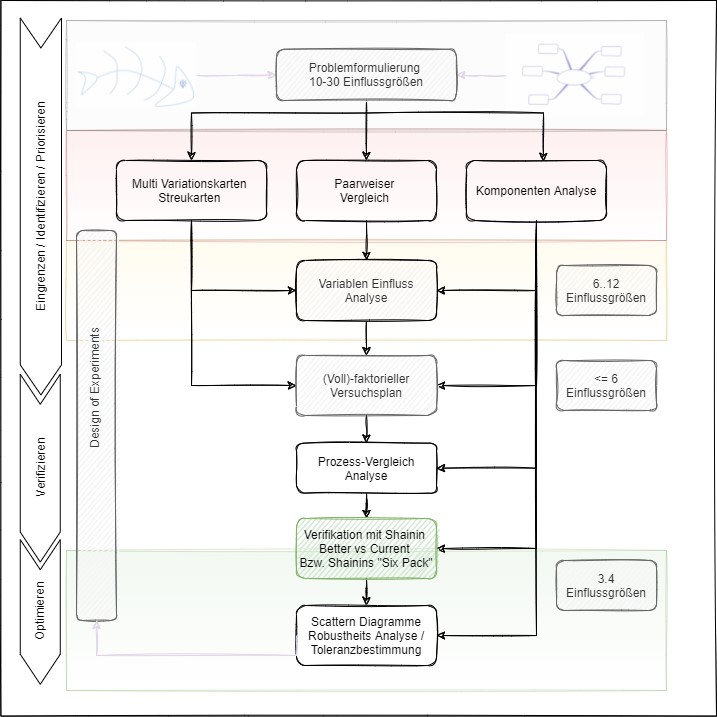

Einordnung der Methode "B vs C Test nach Shainin" (Better vs Current) in einen möglichen Versuchsablauf
Bild 1: Einordnung der Methode "B vs C Test nach Shainin" (Better vs Current) in einen möglichen Versuchsablauf

Da Shainin größten Wert auf eine zielgerichtete, effektive und effiziente Vorgehensweise legte, kommen seine Methoden mit sehr wenigen repräsentativen Versuchen aus. Gerade deswegen ist es am Ende der Optimierung wichtig, die Belastbarkeit der Anpassungen festzustellen und zu dokumentieren. Dies ist ein wichtiger Punkt, der leider oftmals in der Euphorie über die gewonnenen Erkenntnisse untergeht.

Für diesen nachfolgenden Test dienen nur noch die sogenannten Red X zur Differenzierung, d.h. die mithilfe der Shainin Techniken identifizierten kritischen Einflussfakturen. Es geht nun darum, zu verifizieren, ob die in den vorangegangenen Tests gewonnen Erkenntnisse tatsächlich eine nachhaltige Verbesserung darstellen.

Je eindeutiger und quantifizierbarer die Effekte durch die Red X ausfallen, desto leichter lassen sich diese auch statistisch bewerten. Schwierig wird es immer dann, wenn die Verbesserungen marginal sind oder die Einsortierung der Qualitätslage einer subjektiven Einschätzung unterliegt. Beispiele für solche parametrisch nicht erfassbaren Kriterien sind: Geschmack des mit einem Kaffeevollautomaten gebrühten Espressos, visueller Eindruck einer PKW-Lackierung abhängig von Einfallswinkel und Beleuchtungssituation, Geruch eines Neuwagens, Klangqualität eines Soundsystems.

Ist die Verbesserung signifikant?

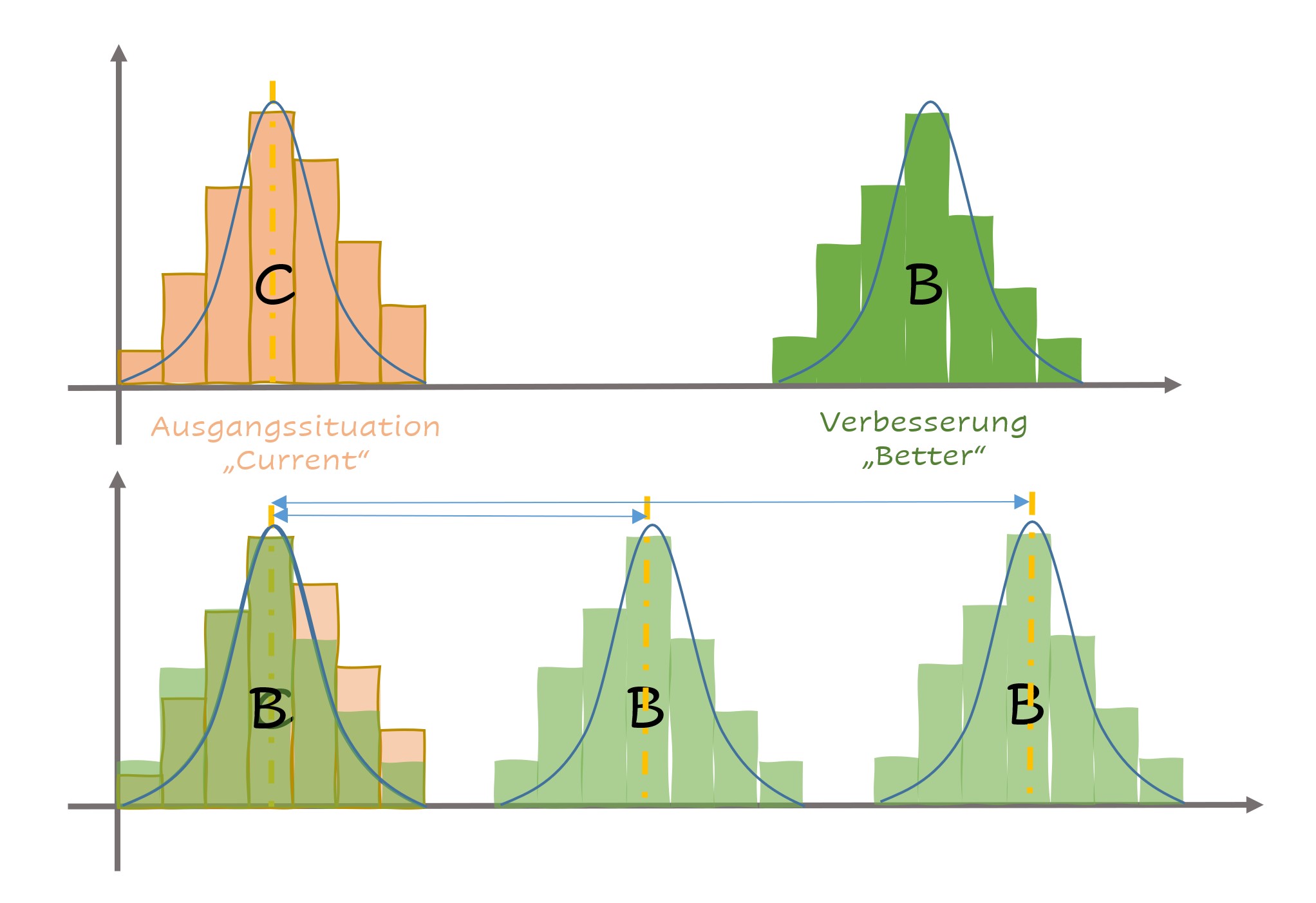

Bild 2 zeigt schematisch mögliche statistische Bedingungen für die Validierung einer Verbesserung. Dargestellt sind die jeweiligen Häufigkeitsverteilungen der als Kriterium dienenden Messgröße. Die orange gefärbte und mit "C" bezeichnete Häufigkeitsverteilung beschreibt die Ausgangssituation (current situation), die grün gefärbte und mit "B" bezeichnete Häufigkeitsverteilung die verbesserte Konfiguration.

Im Idealfall zeigen die Messwerte der Ausgangssituation und des optimierten Zustands Häufigkeitsverteilungen wie im oberen Diagramm von Bild 2: Der Abstand ihrer Mittelwerte ist signifikant größer als ihre Streuung.

Das untere Diagramm von Bild 2 zeigt weitere mögliche Häufigkeitsverteilungen: Im schlimmsten Fall decken sich die Häufigkeitsverteilungen, sodass objektiv gar keine Verbesserung besteht. Wohl aber kann es sein, dass einzelne Messungen eine Verbesserung vortäuschen.

Stichproben statt vollständiger Versuchsreihen sparen Kosten und Zeit

Für einen vollständigen Nachweis der Verbesserung wäre es somit erforderlich, die tatsächlichen Häufigkeitsverteilungen des Gütekriteriums für die B- und C-Konfigurationen experimentell zu bestimmen. Dies ist jedoch entweder sehr aufwendig oder kann sogar unmöglich sein, z.B. wenn es sich bei dem untersuchten Objekt um eine Großanlage handelt. Der B vs C Test nach Shainin zielt deshalb darauf ab, mit möglichst wenigen Testuntersuchungen herauszufinden, ob der erzielten Verbesserung ein echter Effekt zugrunde liegt.

Die Wirksamkeit von Optimierungsmaßnahmen ist, abhängig von der Unterscheidbarkeit der Messwerte, oft schwierig festzustellen (schematische Darstellung)
Bild 2: Die Wirksamkeit von Optimierungsmaßnahmen ist, abhängig von der Unterscheidbarkeit der Messwerte, oft schwierig festzustellen (schematische Darstellung)

Untersuchung auch bei kategorialer Bewertung möglich

Einen zusätzlichen Schwierigkeitsgrad stellt der Vergleich von Teilen dar, bei denen das Qualitätskriterium keine kontinuierliche Größe ist, sondern die in Kategorien wie "gut" und "schlecht" verglichen werden (Bild 3). Diese Kategorien lassen sich nicht mit gewohnten Untersuchungen wie z.B. T-Tests untersuchen, da "gut" und "schlecht" sich nur durch zwei Ausprägungen ohne Übergang darstellen lassen. Kategoriale Unterteilungen mit mehreren Kategorien sind mitunter ebenfalls schwierig zu untersuchen, da der Abstand zwischen den Gruppen oftmals nicht äquidistant ausgelegt bzw. bestimmt (gemessen) sondern nur beurteilt werden kann. Hierbei werden dann Methoden wie das Ranking angewandt, um Teile miteinander vergleichen zu können.

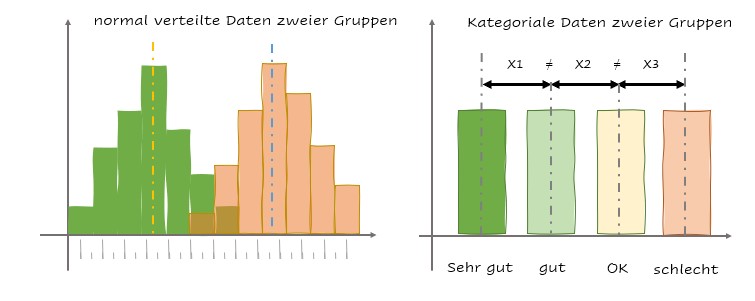

Gegenüberstellung normalverteilte Stichproben und kategoriale Stichproben
Bild 3: Gegenüberstellung normalverteilte Stichproben und kategoriale Stichproben

Wenn z.B. eine Stichprobe von Bauteilen mit nur zwei Ausprägungen (gut, schlecht) miteinander verglichen werden sollen, so entstehen oftmals zwischen den Produktverantwortlichen Endlosdiskussion zu Grad der Ausprägung, repräsentativer Stichprobenmenge und der daraus resultierenden Unterscheid- und Vergleichbarkeit von Referenz- oder Grenzmustern.

Für diese Anwendungen entwickelte Shainin vergleichende parameterfreie Bewertungen. Der Begriff "parameterfrei" bezeichnet hier den Umstand, dass statt quantifizierbarer Messwerte auch vergleichende Bewertungen oder Rangfolgen vorliegen können. So würden Versuchspersonen z.B. den Innengeruch mehrerer Test-PKWs nach einem Ranking sortieren und nicht versuchen, ihre Geruchsempfindung quantitativ zu formulieren. Diese Art von Tests ermöglicht es auch, sehr kleine Gruppen mit unterschiedlichen Bewertungen / Ausprägungen miteinander zu vergleichen. Das Ergebnis des Tests ist eine Wahrscheinlichkeit, inwiefern sich die Gruppen unterscheiden (z.B. die Verbesserung des Wagen-Innengeruchs anhand von je drei PKWs mit und ohne Verbesserung).

Schritt 1: Legen Sie den angestrebten Vertrauensbereich fest!

Um ein aussagekräftiges Ergebnis aus der Untersuchung abzuleiten, ist es erforderlich, entsprechende Mengen an Bauteilen mit den verschiedenen Ausprägungen zu untersuchen. Aus Tabelle 1 können Sie entnehmen, wie viele Bauteile jeder Ausprägung erforderlich sind, um den von Ihnen gewählten Vertrauensbereich zu erfüllen. In der Literatur gibt es noch wesentlich umfangreichere Tabellen, die insbesondere unterschiedliche Anzahlen von B- und C-Teilen aufführen, um bestimmte Vertrauensbereiche zu erziehen. Diese mitunter asymmetrischen Anzahlen sind dann sinnvoll, wenn die Bereitstellung oder das Testen von B- und C-Teilen große Kostenunterschiede aufweist. Dies kann z.B. der Fall sein, wenn die verbesserten Teile mit hohem Aufwand erstellt werden müssen oder von der alten Konfiguration nur noch wenige Teile vorhanden sind.

Tabelle 1: Vertrauensbereiche und Teilemengen für die Versuchsplanung (Quelle: Quentin, H.: Versuchsmethoden im Qualitäts-Engineering Vieweg-Verlag, Braunschweig / Wiesbaden 1994)

ρ = Vertrauensbereich

(α-Risiko = 1-ρ)

Anzahl B-Teile

(verbesserte Konfiguration)

Anzahl C-Teile

(alte Konfiguration)

99,9%

6

6

99%

4

5

95%

3

3

90%

2

3

83,3%

2

2

Der Vertrauensbereich "ρ" ist die Wahrscheinlichkeit der Annahme, dass die verbesserte Variante "B" tatsächlich besser ist als die bisher verwendete Variante "C". Das sogenannte α-Risiko ist das verbleibende Restrisiko, dass die Annahme falsch ist. Dieses Risiko wird auch als die Irrtumswahrscheinlichkeit angegeben und berechnet sich aus dem Vertrauensbereich: α-Risiko = 1-ρ.

Wenn es darum geht, die Verbesserung von Bauteilen mit geringstmöglichem Aufwand zu bewerten, so müssen hierfür mindestens zwei Bauteile C unter alten Bedingungen und zwei Bauteile B unter verbesserten Bedingungen produziert werden. Ist nun das schlechteste Bauteil der B-Gruppe besser als das beste Bauteil der C-Gruppe so kann mit einer Sicherheit von 83,3% darauf geschlossen werden, dass eine Verbesserung erzielt worden ist. Bei herkömmlichem Test der statistischen Prozesskontrolle müssten hierfür größere Gesamtheiten an Teilen für eine entsprechende Sicherheit ausgewertet werden. Der statistische Ansatz von Shainin beruht auf kombinatorischen Überlegungen, die ich im Folgenden kurz anhand des Zahlenbeispiels mit zwei B-Teilen und zwei C-Teilen erläutere.

Die Grundannahme ist, dass sich Unterschiede zwischen B- und C-Teilen rein statistisch ergeben würden, falls die vorgenommenen Veränderungen in Wirklichkeit keine Verbesserung bewirken würden. Dies entspräche der Situation in Bild 2 links unten. Die Frage ist nun: Wie hoch ist die Wahrscheinlichkeit, dass beide B-Teile in der Messung besser als beide C-Teile abschneiden, obwohl beide Konfigurationen in ihrer statistischen Gesamtheit gleichwertig sind? Um diese Frage zu beantworten, müssen wir ganz einfach die insgesamt vier Teile (zwei B, zwei C) in alle möglichen Reihenfolgen bringen. Dabei ist es egal, in welcher Reihenfolge jeweils die beiden B- und die beiden C-Teile vorliegen.

Anschaulich zeigt Bild 4 alle sechs möglichen Kombinationen. Mathematisch lässt sich die Anzahl der Kombinationen zweier Mengen von nicht-unterscheidbaren Elementen mit folgender Formel berechnen:

Formel zur Berechnung der Anzahl der Kombinationen zweier Mengen von nicht-unterscheidbarer Elementen

D.h. es gibt genau sechs Möglichkeiten, B- und C-Teile in beliebiger Anordnung übereinander anzuordnen. Nur bei einer dieser Anordnungen sind alle B-Teile oben im guten Bereich und alle C-Teile zufällig unten im schlechteren Bereich angeordnet. Trifft die Annahme zu, dass es gar keine Verbesserung gegeben hat, dann wird der B vs C Test also lediglich mit einer Wahrscheinlichkeit von 16,7% versagen und vortäuschen, dass die B-Konfiguration besser ist.

Umgekehrt bedeutet dies: Ist das schlechteste Bauteil der B-Gruppe besser als das beste Bauteil der C-Gruppe so kann mit einer 83,3% Sicherheit darauf geschlossen werden, dass eine Verbesserung erzielt worden ist.

Die Frage ist nun, mit welcher Sicherheit Sie die durchgeführte Verbesserungsmaßnahme validieren wollen. Bereits mit jeweils drei B- und C-Teilen – dem berühmten Shainin's Six Pack Test – wissen Sie dies mit einer Wahrscheinlichkeit von 95%! Es ist letztlich eine wirtschaftliche Entscheidung, wie hoch die Risikobewertung einer Fehlentscheidung ist im Vergleich zu den Aufwänden für die durchzuführenden Tests.
