Ishikawa-Diagramm

English
Cause-and-Effect Diagram, Fishbone Diagram, Fishikawa, Herringbone Diagram

Synonyme

Ursache-Wirkungs-Diagramm

Das Ishikawa-Diagramm visualisiert einen Problemlösungsprozess, bei dem nach den primären Ursachen eines Problems gesucht wird. Das hierbei entstehende Diagramm wird auch "Ursache-Wirkungs-Diagramm" oder "Fischgräten-Diagramm" genannt und zählt zu den sogenannten "Sieben Qualitätswerkzeugen".

Ishikawa-Diagramm

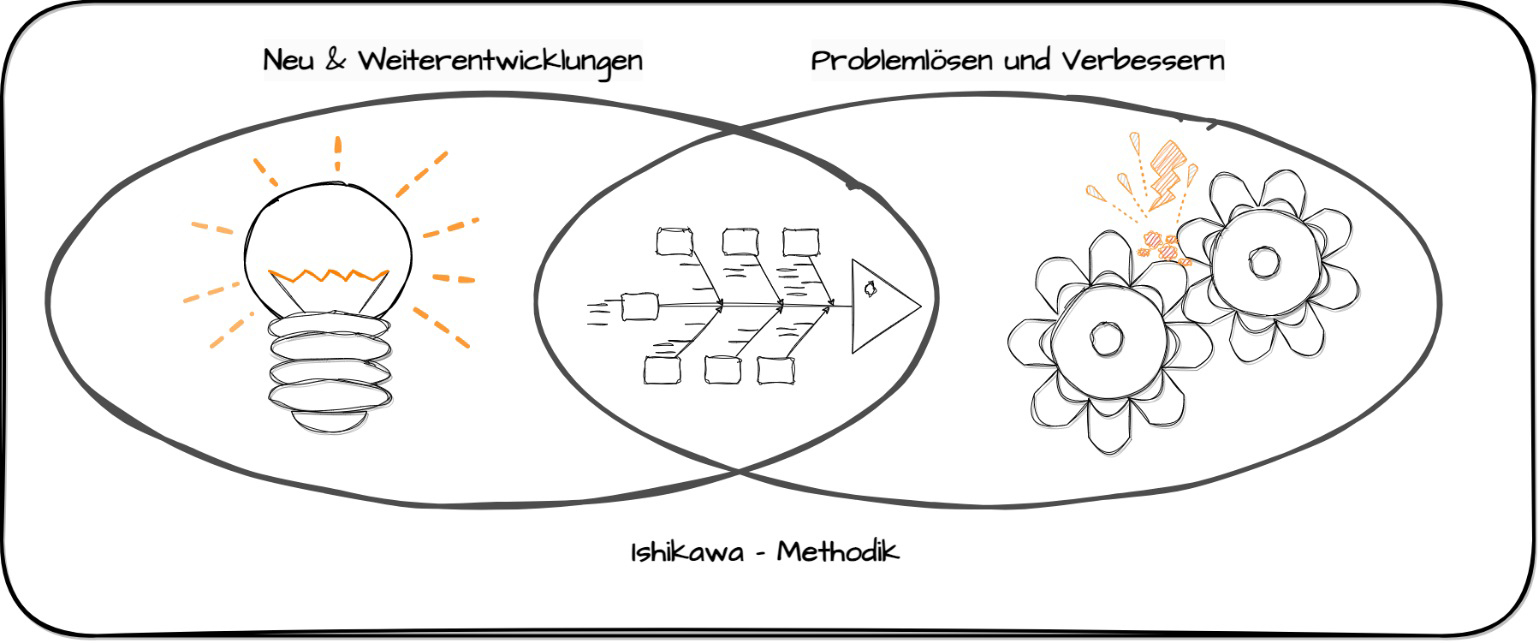

Einsatzmöglichkeiten

Das Ishikawa-Diagramm kann während der gesamten Projektlaufzeit benutzt werden, wenn zu einem Problem Ursachen gesucht und Ideen bewertet werden sollen. Die Methode wird oft im Rahmen des Qualitätsmanagements und in Six-Sigma-Projekten verwendet, ist jedoch universell für alle Problemsituationen einsetzbar.

Ziel ist es, alle möglichen Ursachen für ein Problem zu ermitteln und den primären Auslöser zu identifizieren, so dass eine verlässliche Ausgangsbasis für weitere Planungen vorhanden ist.

Ergebnisse
  • Grafische Darstellung des Problems und möglicher Ursachen
  • Priorisierte Liste möglicher Ursachen
  • Ggf. Liste zu ergreifender Maßnahmen
Vorteile
Größte Stärke des Ishikawa-Diagramms ist das Zusammenführen vielfältiger Informationen von Teilnehmern unterschiedlicher Expertise.
Das Problem und seine Ursachen werden systematisch voneinander getrennt, so dass sich die Teilnehmer auf die Ursachen und Hintergründe fokussieren.
Es werden zunächst alle möglichen Ursachen identifiziert, damit keine vorschnellen Maßnahmen ergriffen werden, die nicht effizient oder sogar schädlich sein können.
Die Erarbeitung im interdisziplinären Team führt zu einer vielseitigen Betrachtungsweise.
Die grafische Darstellung gibt einen guten Überblick über das Problem und dessen Ursachen.
Das stufenweise Strukturieren von Haupt- zu Nebenursachen hilft dabei, die eigentliche Ursache zu finden.
Grenzen, Risiken, Nachteile
Das Ishikawa-Diagramm an sich dient lediglich der Identifikation von Problemursachen. Auswirkungen und Lösungen des Problems müssen in separaten Schritten erarbeitet werden.
Vorgegebene Haupteinflussfaktoren können bei manchen Teilnehmern das freie Denken einschränken.
Wird der Prozess nicht gut moderiert, besteht das Risiko, unwichtigen Ursachen zu viel Aufmerksamkeit zu schenken.
Kognitive Verzerrungen können zu falschen Ursachen führen, da die Methode auf den persönlichen Einschätzungen der Teilnehmer beruht und nicht auf Fakten und Messungen.
Besitzen die Teilnehmer nicht genügend Fachwissen, besteht die Gefahr, nur oberflächliche Ursachen zu identifizieren und den eigentlichen Auslöser des Problems zu übersehen.
Zeitliche Abhängigkeiten und Wechselwirkungen zwischen den Einflussfaktoren bleiben unberücksichtigt.
Voraussetzungen
  • Positive Fehlerkultur der Organisation, d.h. die Bereitschaft, Fehlerursachen ohne Einschränkungen zu identifizieren und vorwurfsfrei zu analysieren.
  • Bereitschaft und Commitment der Teilnehmer zur kontinuierlichen Verbesserung des eigenen Verantwortungsbereichs
Qualifizierung

Der Moderator sollte Moderationserfahrung und Erfahrung in der Methode haben. Empfehlenswert sind vertiefte Kenntnisse im Qualitätsmanagement. Die Teilnehmer sollten über möglichst detaillierte Fachkenntnisse über die Problemstellung verfügen.

Benötigte Informationen
  • Möglichst präzise Beschreibung des zu analysierenden Problems
  • Expertenwissen der Teilnehmer
Benötigte Hilfsmittel
  • Einfachste Variante: Zettel und Stift
  • Durchführung in einer Gruppe: Flipchart oder Whiteboard, Stifte, ggf. Karten oder Klebezettel
  • Optional: geeignete Software und Beamer
Herkunft

Das Fischgrätendiagramm wurde in den 1940er Jahren vom Japaner Kaoru Ishikawa (1915-1989) entwickelt, der als Wegbereiter des Qualitätsmanagements Japans gilt. Die Methode ist eines der sieben elementaren Qualitätswerkzeuge (Q7).

  1. Durchführung: Schritt für Schritt
  2. Schritt 1: Formulieren Sie das Problem!
  3. Schritt 2: Benennen Sie die wichtigsten Einflussfaktoren!
  4. Schritt 3: Identifizieren Sie mögliche Ursachen!
  5. Schritt 4: Priorisieren Sie die Ursachen!
  6. Schritt 5: Leiten Sie Maßnahmen ab!

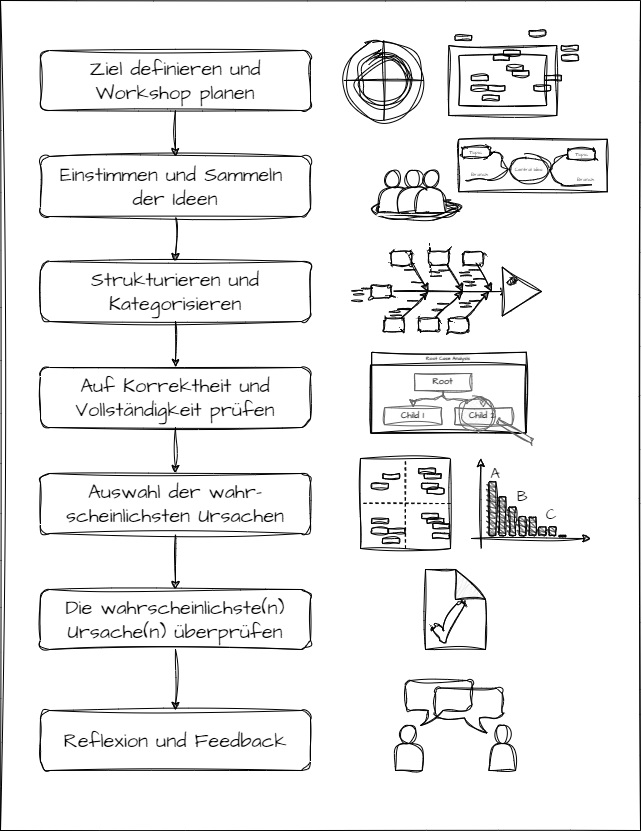

Durchführung: Schritt für Schritt

Schritt 1: Formulieren Sie das Problem!

Obwohl das Problem vor Durchführung der Methode bereits bekannt ist, nehmen Sie sich zunächst die Zeit, das Problem genau und vollständig zu formulieren. Gehen Sie bei Bedarf darauf ein, wann das Problem unter welchen Bedingungen auftritt und wer daran beteiligt ist.

Benennen Sie das Problem anschließend kurz und prägnant. Notieren Sie es rechts auf einem Blatt – dem "Kopf" des Fisches.

Im Beispiel sollen Ursachen für das wiederholte Abstürzen einer Business-Software gesucht werden. Bild 1 zeigt den ersten Schritt des Ishikawa-Diagramms.

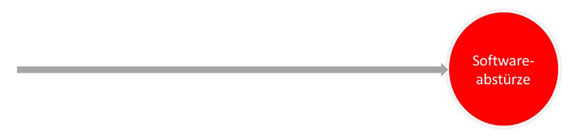

Bild 1: Das Problem wird im Kopf des Fisches notiert

Bild 1: Das Problem wird im Kopf des "Fisches" notiert.

Schritt 2: Benennen Sie die wichtigsten Einflussfaktoren!

Bevor das Team mit der Suche nach konkreten Problemursachen beginnt, ermitteln Sie mögliche Haupteinflussfaktoren und platzieren diese als Hauptzweige (oder "Gräten"). Diese Vorklassifizierung bietet mehrere Vorteile:

  • Die Ursachen werden automatisch thematisch strukturiert.
  • Teilnehmer können sich an den Kategorien orientieren und leichter Ideen formulieren.
  • Durch genügend Kategorien wird das Umfeld eines Problems komplett beschrieben und auf diese Weise sichergestellt, dass möglichst viele Ursachen gesammelt werden.
Bild 2: Vorstrukturierung des Ishikawa-Diagramms mit identifizierten Haupteinflussfaktoren

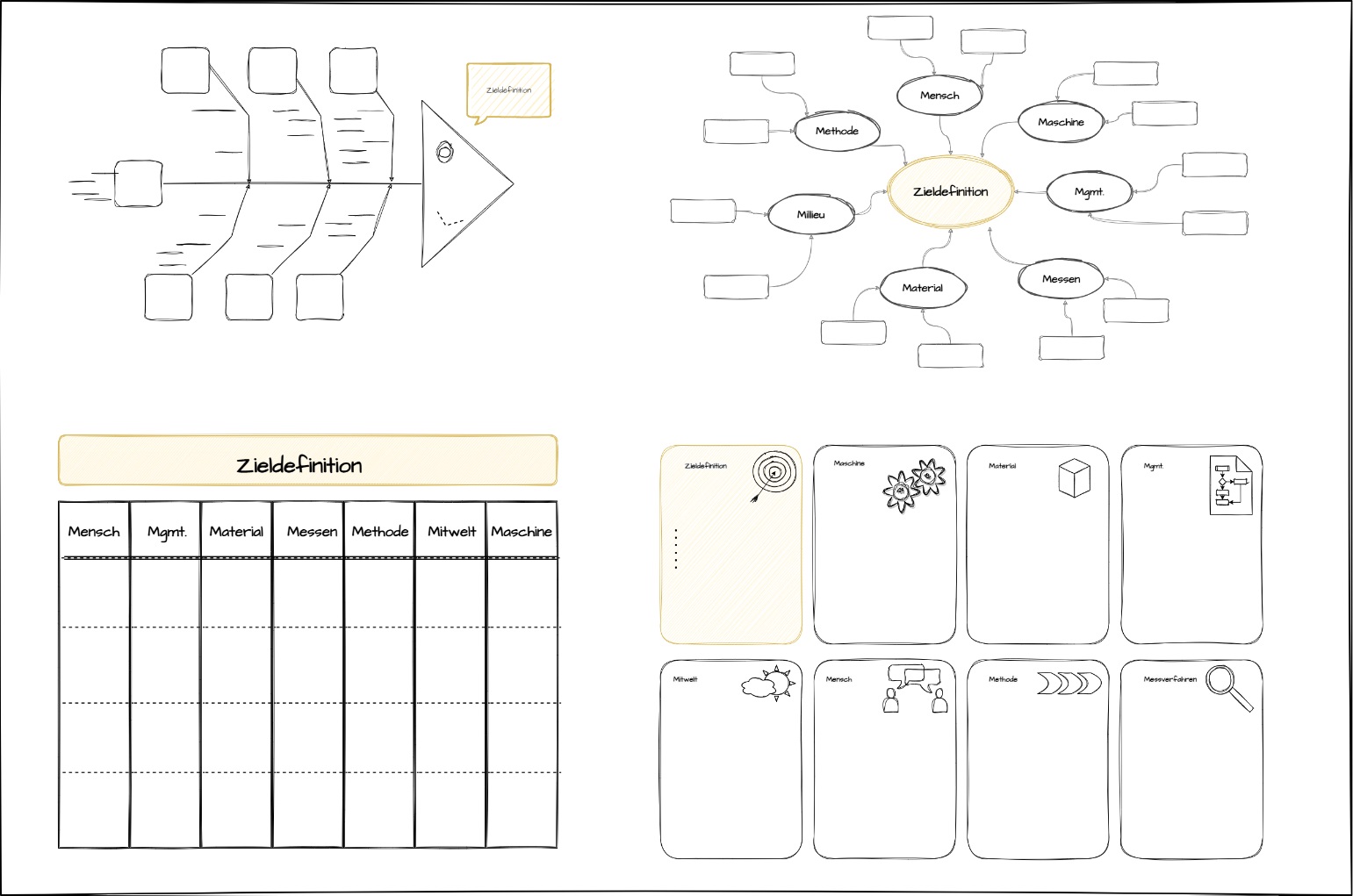

Bild 2: Vorstrukturierung des Ishikawa-Diagramms mit identifizierten Haupteinflussfaktoren

Für diese Vorstrukturierung gibt es bereits einige bewährte Schemas. Ein typischer Ansatz zur Auswahl der Haupteinflussfaktoren ist die traditionelle 5-M-Methode, die Ursachen nach "Mensch", "Maschine", "Material", "Milieu" und "Methode" gliedert. Erweiterungen dieser Faktoren gehen bis zur 8M-Methode, in der die Faktoren "Management", "Geld (Money)" und "Messung" ergänzt werden. Bild 2 zeigt die Vorstrukturierung mit sechs "Ms".
