Projektberechnung und Visualisierung mit Microsoft Excel

Teil 4:
Projektdauer visualisieren per Balkendiagramm

Im vorletzten Teil dieser Serie zeigt Dieter Schiecke, wie Sie mit Microsoft Excel per Diagramm eine Übersicht über zeitliche Abläufe erstellen. Er beschreibt, wie Sie die Datentabelle aufbauen, formatieren und das Balkendiagramm bearbeiten können.

Für die Visualisierung des Verlaufs von Projekten haben Sie in der letzten Ausgabe eine Variante kennen gelernt, die allein auf der Ebene der Tabelle, mehreren Tabellenfunktionen und der Formatierung von Zellen beruht. Im folgenden Beispiel sehen Sie, wie mit Excel auch per Diagramm eine Übersicht über zeitliche Abläufe erstellt werden kann.

In der Hauptsache will diese Variante sichtbar machen, wann einzelne Phasen in einem Projekt beginnen, wann sie enden und wo sich einzelne Phasen überschneiden.

Die Datentabelle aufbauen

Die gestellte Aufgabe lässt sich in Excel mit einem gestapelten Balkendiagramm lösen. Doch zuvor müssen Sie die Angaben zu Beginn und Dauer der einzelnen Projektphasen eingeben. Dies kann in einer dreispaltigen Tabelle erfolgen. In die erste Spalte tragen Sie die Bezeichnung der einzelnen Projekte oder Phasen ein. In der zweiten Spalte muss das Datum für den Beginn und in der dritten Spalte die Information über die Dauer stehen. In Tabelle 1 sehen Sie die Daten für das vorliegende Beispiel.

Tabelle 1: Die Datentabelle.
  Beginn Dauer
Projekt 1 04.02.2002 23
Projekt 2 27.02.2002 22
Projekt 3 18.02.2002 38
Projekt 4 20.03.2002 12
Projekt 5 03.04.2002 10

Die Daten formatieren

Markieren Sie die Datumsangaben in der zweiten Spalte und weisen ihnen über Format/Zellen auf der Registerkarte Zahlen in der Kategorie Benutzerdefiniert das Format zu, welches das Datum ohne Jahresangabe, aber mit Wochentag in abgekürzter Form anzeigt: TTT* TT.MM.

In Bild 1 sehen Sie einen Ausschnitt aus dem Dialogfeld. Damit das Datum nicht direkt an den linken bzw. rechten Zellrand "anstößt", geben Sie vor und nach dem Zahlenformat noch je eine Leertaste ein.

Bild 1: Das benutzerdefinierte Zahlenformat einstellen.

Wichtig ist, dass dem Sternchen nach der Wochentagsangabe (TTT) ein Leerzeichen folgt. Das Sternchen ist die Anweisung, das nachfolgende Zeichen - im vorliegenden Fall das Leerzeichen - so oft zu wiederholen, bis die Informationen in der Zelle bündig ausgerichtet sind. Das bedeutet: Am linken Rand der Zelle steht der abgekürzte Wochentag, am rechten Rand das Datum selbst und dazwischen setzt Excel entsprechend viele Leerzeichen, um den verbleibenden Zwischenraum auszufüllen.

Markieren Sie nun noch die Werte in der Spalte Dauer und weisen Sie ihnen auf dem gleichen Weg das benutzerdefinierte Zahlenformat 0 "KT" zu (Bild 2). KT steht hier für Kalendertage. Diese Präzisierung soll Missverständnisse vermeiden, die hinsichtlich der tatsächlich verfügbaren Projektzeit entstehen könnten, die ja im Normalfall nicht in Kalender - sondern in Arbeitstagen berechnet wird. Aber für die Verlaufsdarstellung in Diagrammform brauchen wir Kalendertage. In Bild 2 sehen Sie die fertig vorbereitete Datentabelle.

Bild 2: Formatierte Ausgangstabelle.

Das gestapelte Balkendiagramm erzeugen

Nun muss das Diagramm in seiner Rohfassung angefertigt werden. Dazu sind folgende Schritte erforderlich:

  1. Markieren Sie die drei Spalten der Tabelle einschließlich der Spaltenüberschriften - also den Bereich B2:D7 - und starten Sie den Diagramm-Assistenten.
  2. Wählen Sie den Typ Balken und den Untertyp Gestapelte 3D-Balken.
  3. Achten Sie nun darauf, dass bei Reihe in die Option Spalten aktiv ist.
  4. Schalten Sie auf der Registerkarte Legende alle Kontrollkästchen aus, indem Sie ganz oben links das Kontrollkästchen Legende anzeigen deaktivieren. Klicken Sie auf der Registerkarte Datenbeschriftungen die Option Wert anzeigen an.
  5. Klicken Sie abschließend auf die Schaltfläche Fertigstellen.

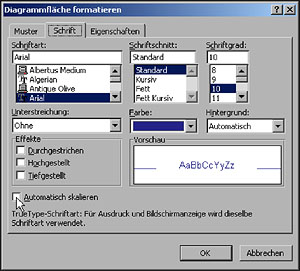

Bild 3: Die automatische Skalierung der Schriftgröße abschalten.

Das Diagramm liegt nun in seiner Rohform vor. Sorgen Sie als erstes mit der Tastenkombination Strg+1 auf der Registerkarte Schrift dafür, dass das Kontrollkästchen Automatisch skalieren deaktiviert ist (Bild 3). Vergrößern Sie dann das Diagramm durch Ziehen an den Eckpunkten.

Das Balkendiagramm nachbearbeiten

Das Diagramm sieht in dem Stadium noch recht seltsam aus. Als erstes fallen die blauen Balkensegmente links auf. Diese werden nicht gebraucht. Löschen Sie diese allerdings nicht einfach durch Betätigen der Taste Entf. Das würde nicht zum gewünschten Ergebnis führen.

  • Doppelklicken Sie statt dessen auf eines dieser blauen Segmente, um zum Dialogfeld Datenreihen formatieren zu gelangen.
  • Auf der Registerkarte Muster wählen Sie nun in den Feldern Rahmen und Fläche jeweils die Option Keine (Bild 4).
  • Schalten Sie auf der Registerkarte Datenbeschriftungen jegliche Anzeige aus, indem Sie ebenfalls die Option Keine wählen.

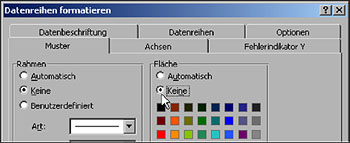

Bild 4: Die blauen Balkensegmente "unsichtbar" machen.

Die Zeitachse anpassen
